發射機合路器廣泛應用于一般通信網中繼站、各類專用及公用移動通信網中。應用發射合路器可將2～16臺發射機接入一根發射天線上，這不僅節省了天線、饋線及塔臺架設的工程費用，更重要的是：由于本產品采用了高Q腔體和環行隔離器等組件，就能更好的抑制發射機的帶外噪聲和高次諧波，提高了發射頻譜的純度，從根本上改善了多天線架設中難以解決的互調干擾問題。

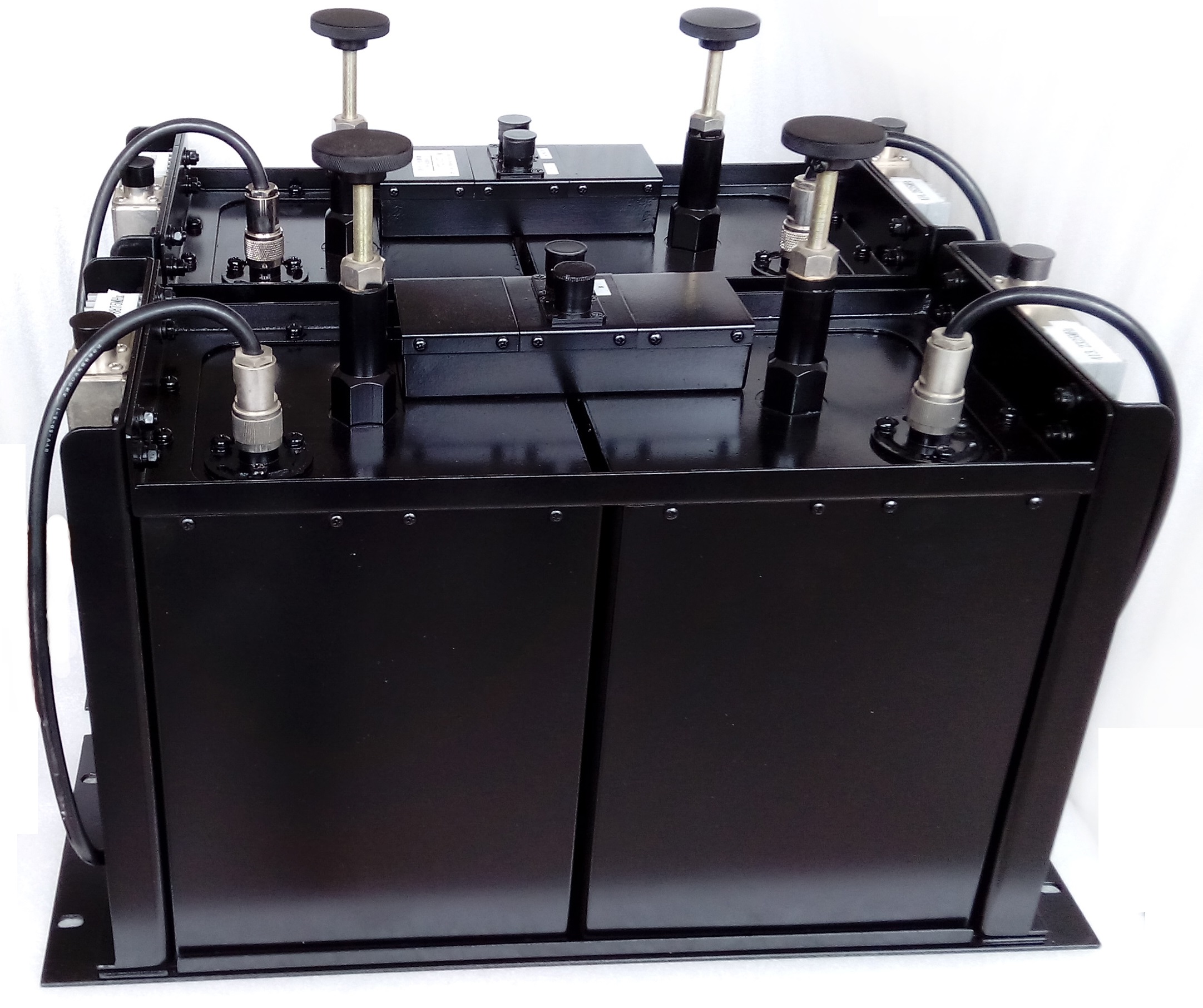

TDP-HXXX-FX型發射合路器選用“中鋁洛銅”紫銅材，腔體Q值高、損耗小；調諧桿采用超低膨脹系數的因瓦合金4J36制作。4J36是一種具有特殊的低膨脹鐵鎳合金。調諧桿采用4J36制作后在-100～120℃的范圍內膨脹系數變化不大，使得腔體的調諧頻率不隨外界的溫度而發生變化。機架選用鋁合金材料，使產品重量輕。產品結構牢固，布局合理，維護簡便, 可安裝在任何19英寸標準尺寸機架。

2 技術參數

2.1 使用頻率范圍：350MHz～470MHz：

2.2 可連接發射機數：2～16臺；

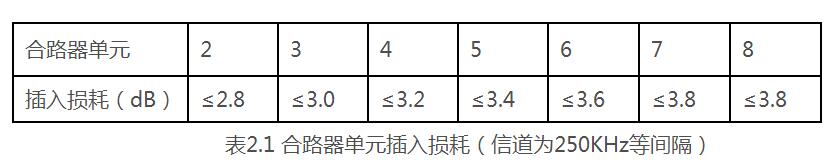

插入損耗（信道為250KHz等間隔）見表 2.3

2.4 電壓駐波比

2.4.1發射端口電壓駐波比小于1.22。

2.4.2天線端口電壓駐波比小于1.22。

2.5 發射機支路間的隔離度應不小于80dB。

2.6 發射端口與天線端口反向隔離度應不小于70dB。

2.7 特性阻抗：50Ω.

3 工作原理（各功能模塊說明）

3.1 腔體

腔體實際上是一個四分之一波長的高Q帶通型濾波器，本機采用方腔同軸腔體及特殊結構材料制成的可調諧式活塞，可以覆蓋330MHz～470MHz頻段，由于采用特殊的結構設計和材料，保證了高Q腔體的高選擇性，低插入損耗及溫度穩定性。

基地發射機的射頻信號通過隔離器進入高Q腔體后，進一步提高了發射功率信號的選擇性和對帶外噪聲及高次諧波的抑制能力。

3.2 環行隔離器

環行隔離器是利用磁化的鐵氧體以獲得非互易的相位移或非互易的偏振面的旋轉原理而構成的單向導通超高頻器件，該器件對正向通過的射頻功率信號，具有很小的插入損耗，而對反向通過的射頻功率信號卻具有約幾十分貝的衰減，從而提高了發射機的隔離度，避免了發射機合路器產生互調干擾。

TDP-HXXX-FX型發射機合路器采用的是大功率雙節環行隔離器，其正向插入損耗小于0.5分貝而反向隔離度可達80分貝，雙節環行隔離器的每一節接入一只吸收負載以與整個系統匹配，并吸收在工作中由于天線及饋線駐波比變化所反射的功率信號，并進一步保護了發射機的末級功放。

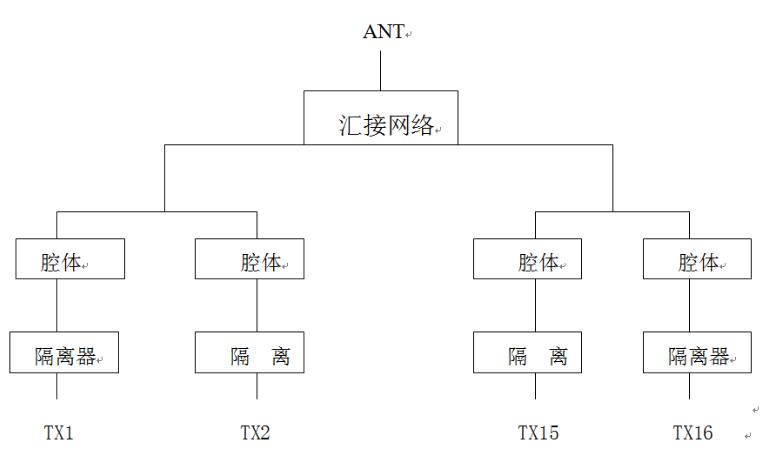

3.3 匯接網絡

TDP-HXXX-FX型發射機合路器采用了多指標（功率、駐波、插損）合一的特殊器件匹配盒式方式組成的匯接網絡，并利用一定長度的同軸電纜與高Q腔體及天線相匹配，以保證本機的電性能指標達到*佳。
